选择和配置便携式调音台指南

混合器是正确配置和使用的许多关键混合和掺混任务的领先技术。

便携式搅拌机在许多工业应用中起着重要作用。所有图形均由海王星化学泵公司提供
便携式搅拌机在许多工业应用中起着重要作用。 所有图形均由海王星化学泵公司提供

泵是工业流体处理应用中公认的主力,能够可靠,安全且始终如一地输送数千加仑的各种商品,其速率可帮助工厂操作员满足严苛的生产计划的严格要求。 但是,还有另一种技术,虽然不一定像泵那样受到高度重视,但在工业生产中的关键生产和流体处理过程中起着重要作用。

这项技术被称为便携式搅拌机,经过适当设计和设计的搅拌机可以为操作员提供多年的各种混合或混合操作无故障服务。 的确,尽管泵的主要工作是促进流体以最有效的方式从点A到点B的运动,但混合器更像是千篇一律的杰作,具有执行许多重要任务的能力,包括不同粘度的混合液,悬浮或溶解固体,分散不混溶的液体(如水和油)以及将少量气体分散在液体中。 因此,它们非常适用于从水和废水处理到批量化学制备的各种不同应用,粘度范围从1到25,000厘泊(cPs)的许多商品,包括油漆,清漆,聚合物,纺织染料,药品,食品和肥皂。

但是,与其他任何工业设备一样,便携式搅拌机只有在针对特定的混合或混合任务进行了适当配置后,才能以最高的效率,有效性和可靠性运行。 考虑到这一点,在选择和实现混频器时必须考虑许多操作变量。 本文将确定选择混合器技术之前应考虑的变量,以实现最佳的混合或混合操作。

Pr0418海王星功能2 800

选择调音台之前,必须考虑许多操作变量和特性。 这些包括混合器类型,流体粘度,搅拌速度,罐的形状和体积以及泵送速度。

便携式调音台类别

便携式调音台可以分为许多类别。 主要概述如下。

风格:最常见的是实验室和桶装,桶装和手提袋以及轻型和重型搅拌机。 实验室和桶式混合器很小,顾名思义,最常在实验室中用于在桶中提供液体产品的小型容器或工业应用中进行混合。 工业操作中最常用的便携式混合器是鼓式和手提式桶式混合器设计。 鼓式搅拌机与55加仑的鼓一起使用,许多工业化学品都在其中运输。 手提袋或中型散装容器(IBC)的大小可以从220加仑到500加仑以上不等。 鼓和手提袋通常有一个盖子或顶部开口,该盖子或顶部开口具有塞子连接或较大的开口。 搅拌机将需要在搅拌机轴的末端安装一个小的固定或折叠支柱,以便可以将其正确插入滚筒或手提袋开口中。 大多数便携式搅拌机型号都是齿轮驱动的,转速为350或420
每分钟转数(rpm)或直接驱动,转速为1,750 rpm。 如果需要,大多数都可以安装变速驱动器或气动马达,它们可以提供变速。

安装:非鼓式或手提式便携式调音台有三种主要的安装配置。 一种是c型夹,通常具有可调节的进入角度,该角度由球窝设计控制。 斜角提升器提供进入混合容器和法兰底座的固定10度角,以固定在罐上的法兰上。 桶式和手提式混合器可以拧入容器或容器上方的c形夹中的桶或手提袋的通孔中,固定在桶的边缘上,或具有设计成可安装在容器或散装货箱上的特殊支架。 混合过程完成后,这些支架可以解开。

道具:可以使用三种常见的便携式混合器螺旋桨模型:方距,1.0螺距和船用螺旋桨。 船用支柱是最有效的泵送装置之一,而超级螺距则具有1.5螺距,尽管它确实需要更多的马力,但它能够以与方螺距相同的直径提供更高的泵送速率。 提供更定向流动模式的特种水翼叶片对用户也可能是有利的。

轴:便携式搅拌机的经验法则是将搅拌机螺旋桨的直径从罐的底部移至1到2,这将决定轴的长度。 当将浆液或产品与易于沉降的固体混合时,理想的是将支柱放置在靠近罐体底部(直径为1)的位置。

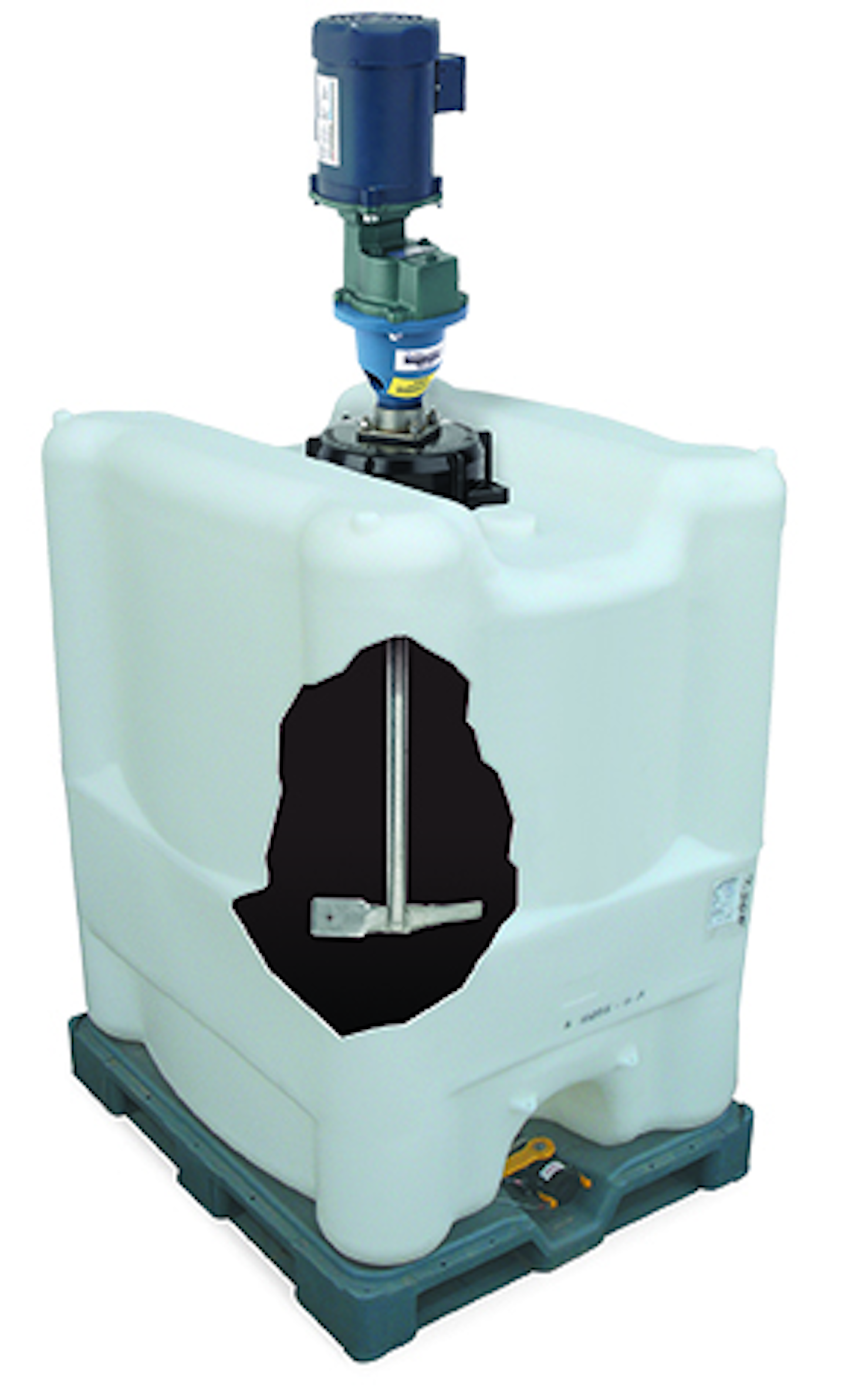

Pr0418海王星搅拌器3

海王星提供旨在提供最高性能的调音台类型和样式。

搅拌机搅拌速度

确定便携式搅拌机的尺寸时,重要的是要知道应用所需的搅拌程度。 轻度搅拌通常是每分钟1/2至1槽周转,中度搅拌是每分钟1 1/2至2槽周转,剧烈搅拌是2 1/2至3转/分钟,剧烈混合会使槽周转率更高超过每分钟3转。 搅拌器制造商可提供每种搅拌器型号和尺寸的道具的抽气速率,其运转速度各不相同,通常以每分钟加仑(gpm)的抽水速率测量。 利用此信息可以轻松确定大小和选择混音器。 例如,一个100加仑的水状化学药品罐需要剧烈搅拌,或2 1/2周转。 知道以1,750 rpm旋转的4英寸方距支柱可提供250 gpm的抽速,因此可以选择便携式搅拌机。 但是请记住,随着液体粘度的增加,泵送速度会降低。

搅拌机定位

任何便携式混合器的目标都是混合,溶解或分散,并以最有效的方式进行混合。 考虑到这一点,轴和支柱在混合容器中的位置至关重要。

在大多数涉及1,000加仑或以下的小型圆柱形罐的混合应用中,混合器被夹在容器的侧面。 如果混合器偏离垂直方向偏离中心或偏心10到15度,则可以实现有效的混合方式。 当需要良好的物料周转时(例如在混合浆液时),优选将混合机的角度与水箱中心线成15度角20度。 中心角度钓鱼更适合进行柔和的混合,但会产生漩涡。 当储罐中的物料围绕储罐壁旋转而没有太多的上下翻转时,就会发生涡旋。 这会导致混合操作效率降低,并可能导致混合或混合不均匀。

容量超过1,000加仑的圆柱形储罐可能需要将搅拌器直接安装在储罐的中央,并且轴必须垂直放置。 在这种配置下,建议操作员在箱壁上放置挡板,以防止箱内物料沿混合方向转动或产生低效的涡流。 发生这种情况时,罐中的混合作用将变差。

建议在这种情况下使用四个挡板,该挡板以90度的间隔放置在容器的壁上,尺寸约为罐直径的1/12。 挡板不应完全延伸到储罐底部,如果存在固体或粘度超过500 cPs,应在挡板和储罐壁之间留一个明显的间隙,通常为½英寸至1英寸,以防止挡板连接到罐壁的堆积物。 如果方形或矩形水箱中需要挡板,则应将挡板放置在四个壁中的每一个的中点,并且对于放置在圆形水箱中的挡板,其尺寸和定位参数应相同。

但是要注意,在混合或混合过程中涡流的存在并不总是有害的。 例如,当将固体或粉末添加到批料的顶部,或者需要将液体快速吸入批料时,产生涡旋是理想的。 具有较高粘度的流体的涡旋程度也不再那么严重。

涡旋领域的另一个考虑因素可能是需要在轴上使用两个支柱。 由于可能很难在带挡板的水箱中产生涡旋,因此解决方案可以是使用双重道具。 在这种情况下,一个支柱放在靠近液体表面的竖井顶部,而第二个支柱则位于竖井底部的传统位置。 这种配置可以产生吸入粉末或液体材料所需的涡流,即使在带挡板的罐中也是如此。 通常,在高度大于其直径1.5倍的任何容器中也将需要双重支撑。 在这种情况下,支撑杆应至少相距两个支撑杆直径,上部支撑杆应浸没在流体表面以下至少两个支撑杆直径,以确保良好的混合。

但是请记住,在确定混合速率时,双道具不会产生单道具流量的两倍。 这是因为具有相同直径的双支柱的混合器具有更高的扬程容量,将产生约20%的流量增加(取决于螺旋桨间距),但需要增加80%的功率才能产生增加的流量。

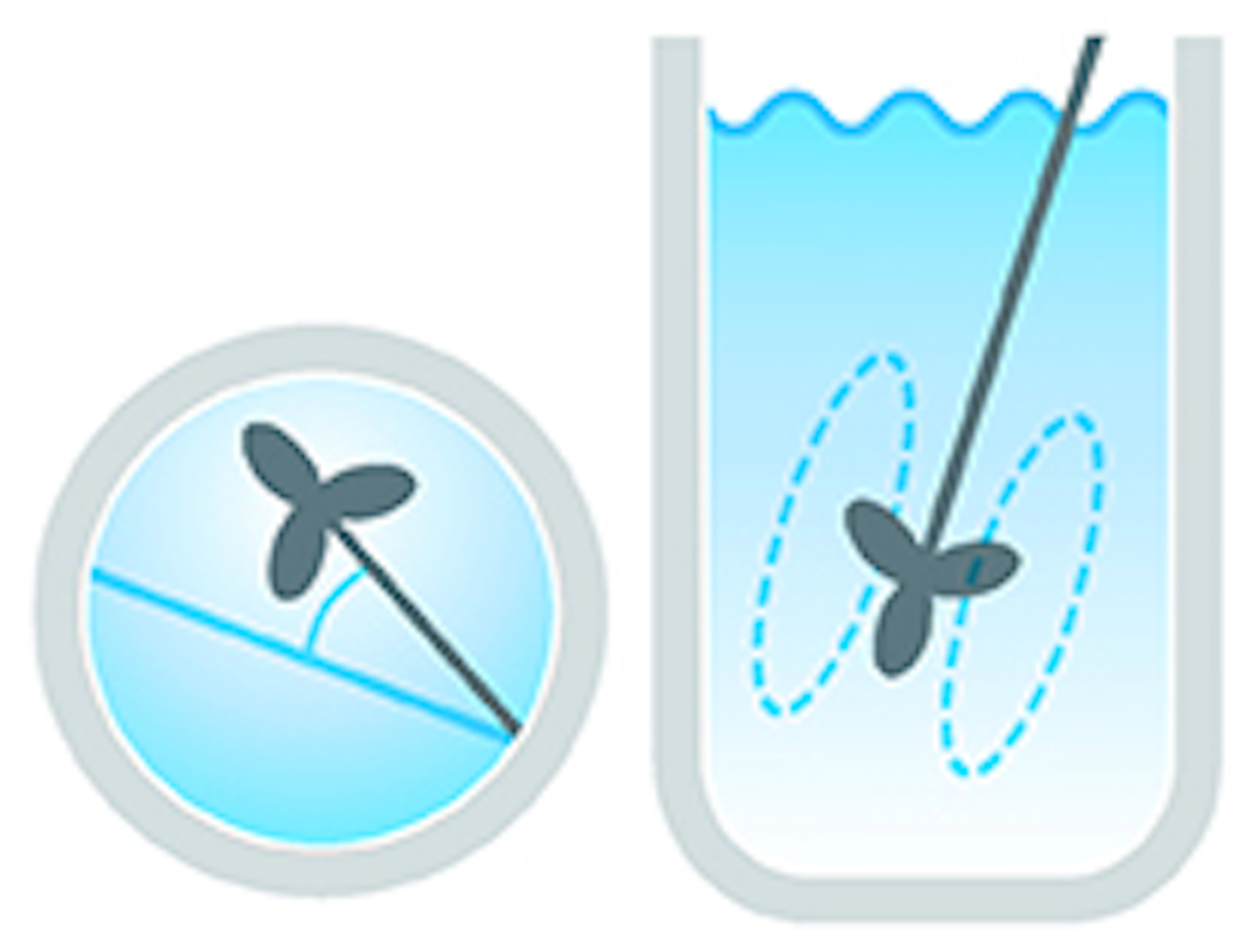

海王星调音台Illustration1

当需要快速翻转罐内物料并进行良好的底部冲洗时,建议将便携式搅拌机偏心摆角。

海王星调音台Illustration2

中心混合器的角度调节可产生良好的混合效果,并减少涡流产生,从而实现温和但彻底的罐周转。

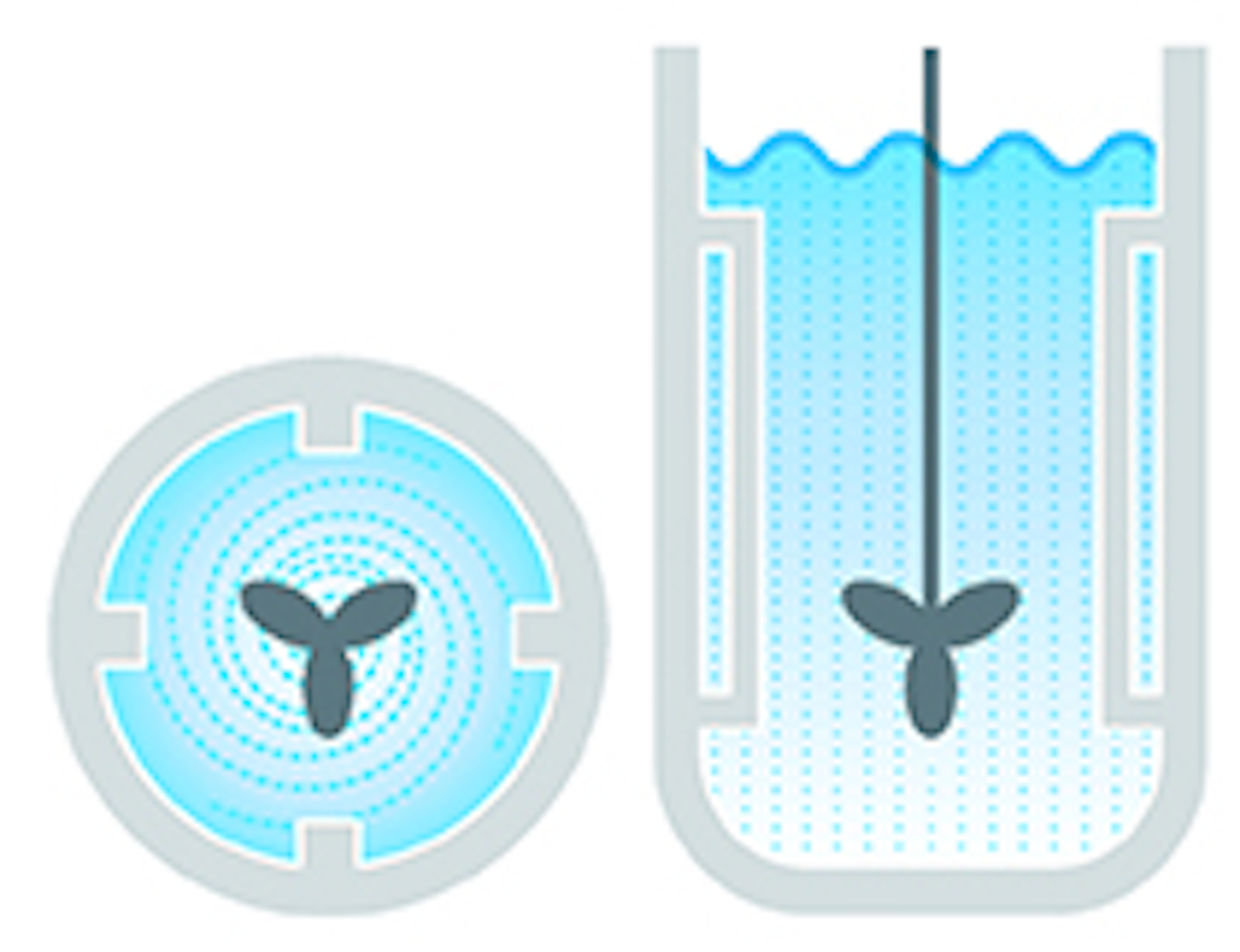

海王星调音台Illustration3

在较大的水箱中混合时,混合器应垂直放置并居中放置。 在这种配置下,建议将挡板固定在储罐壁上,以防止储罐内的物料旋转并产生涡流,从而妨碍适当的上下翻转。

流体类型

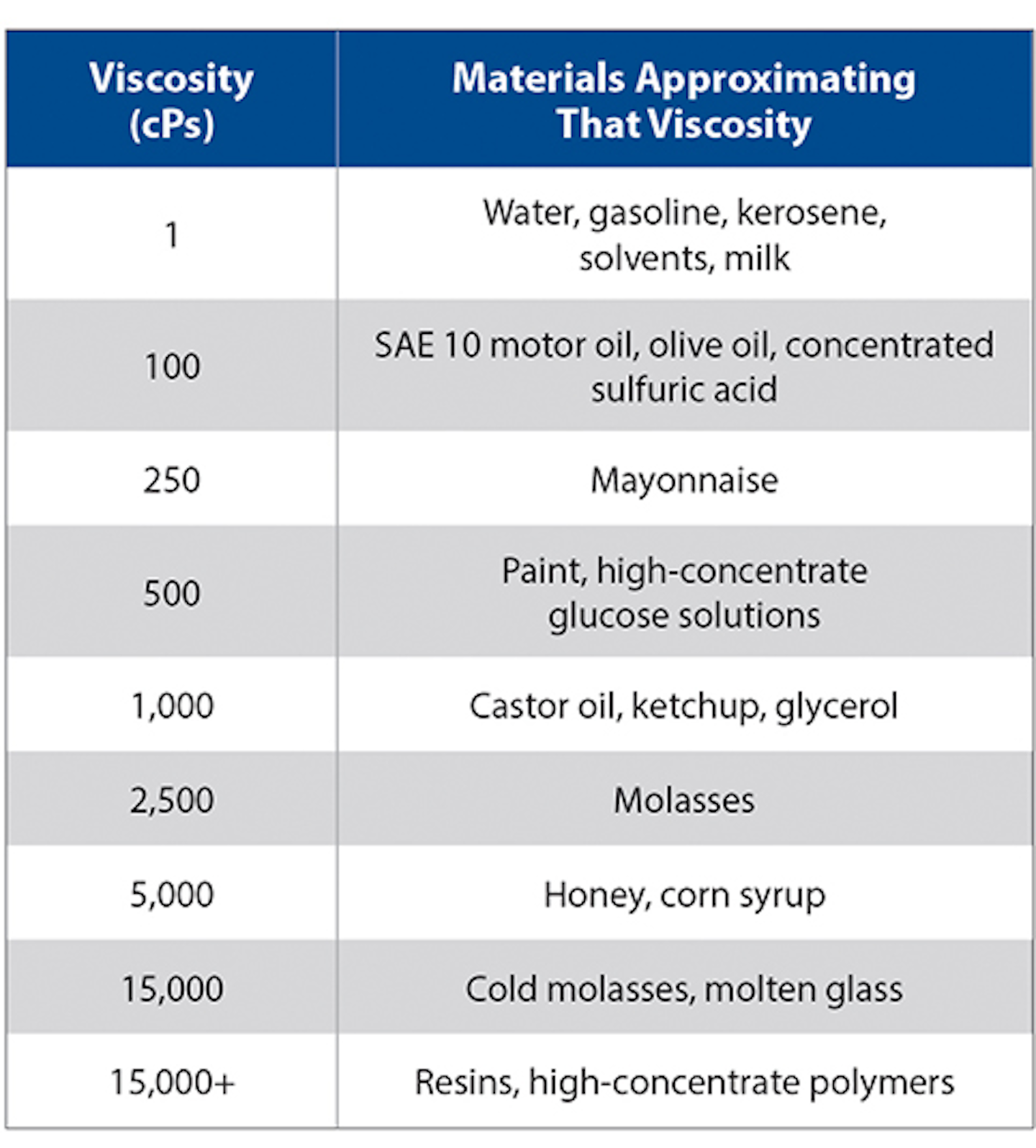

仅当已知要混合或混合的流体的粘度时才能选择混合器类型和相关组件。 当为特定流体类型选择理想的混合器时,操作员应牢记以下粘度表中的信息。

Pr0418海王星粘度表

粘度表

结论

泵可能在工业制造或流体处理应用中获得荣耀,但是便携式混合器在优化整个生产过程的效率方面可以发挥不可否认的重要作用。 与任何技术一样,了解混合器选择和操作的要点以及要混合或混合的流体的处理特性,将在选择最适合特定操作的技术中发挥重要作用。

汤姆·奥唐纳·海王星

Tom O'Donnell是海王星化学泵公司和PSG的业务发展总监。 可以通过tom.odonnell@psgdover.com或215-699-8700(分机)与他联系。 3327. Neptune是化学计量和蠕动泵,化学进料系统,化学注入附件,卸料系统和便携式混合器的领先制造商。 Neptune是PSG的产品品牌,PSG是Dover公司(位于伊利诺伊州Oakbrook Terrace)的产品。 PSG由多家世界领先的泵公司组成,包括Abaque,Almatec,Blackmer,Ebsray,EnviroGear,Finder,Griswold,Mouvex,Neptune,Quattroflow,RedScrew和Wilden。
